KS06型級連式光電保護裝置

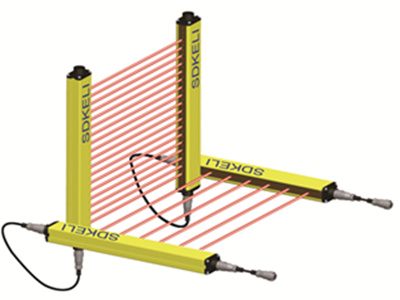

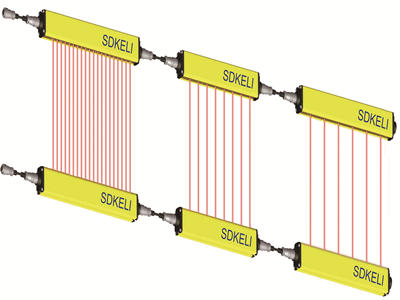

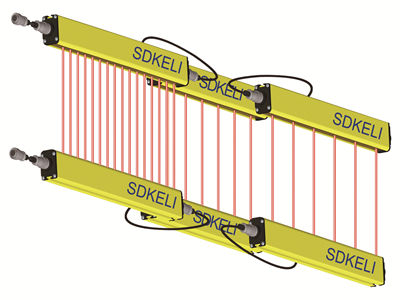

產品介紹：KS06型級連式光電保護裝置可以實現4套光幕串聯，光束總數最多可達288路，還可以實現保護高度加大的“串行設置”、多面保護的“L型設置”和“U型設置”等，簡化安裝布線空間的同時，為用戶節約成本。KS06型級連式光電保護裝置4套光幕可共用一套控制器，可配套CPSII型控制器、CPSIII型控制器、CQ2型控制器。

分享到：

產品特點

1、具有分路指示功能，直觀顯示光束通斷狀態
2、多套光幕共用一臺控制器，布線簡單


產品組成

由控制器、1套主光幕和1～3套副光幕、傳輸線、電源線組成

規格型號

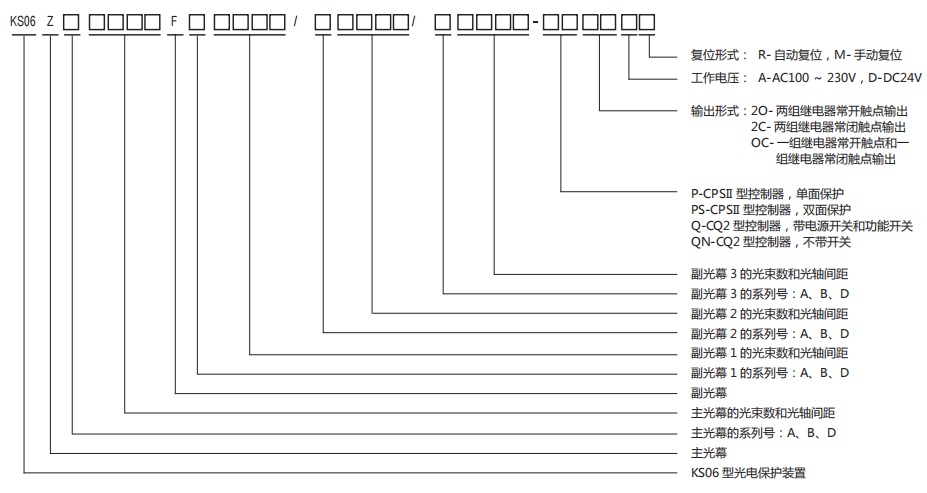

KS06型級連式光電保護裝置規格型號圖

注1：級連4套或總光束大于144的級連光幕，必須選用功耗30W的控制器。

注2：級連式光電保護裝置整機規格未體現安裝支架部分，請?jiān)谟嗀洉r(shí)特別注明。

安全等級 Type4 Cat.4  PL e
執行標準 GB/19436.1;GB/T19436.2;GB4584-2007;IEC 61496-1;IEC 61496-2
光學特性
檢測光源 紅外LED（中心波長940nm）
保護高度 光軸間距×（光束數-1）
EAA 滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距 10mm 20mm 40mm
檢測精度 18mm 28mm 48mm
光速數 16、20...72 8、12...72 4、6...72
檢測距離 A型：0~6m,B型：0~12m,D型：0~20m
環境特性
環境溫度 工作 -10℃~55℃（無結霜及凝霧）
存儲 -40℃~70℃
環境濕度 工作 35％RH~85％RH
存儲 35％RH~95％RH
抗光干擾 白熾光源 3000Lux
熒光光源 3000Lux
太陽光源 10000Lux
EMC EMS 符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMI 符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動 頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊 加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級 IP65
外形尺寸 52×36×J1/J2mm(J1為主光幕/受光器長度；J2為副光幕發/受光器長度)
電氣特性
電源電壓 DC12V±10％
消耗電流 發光器 ≤300mA
受光器 ≤100mA
輸出特性 通光時輸出頻率4kHz的方波信號
配套控制器 CPSII/CPSIII/CQ2/

光束數 光軸間距10 光軸間距20 光軸間距40
檢測精度18 檢測精度28 檢測精度48
規格型號 保護高度 規格型號 保護高度 規格型號 保護高度
4         KS06()*0440 120
6         KS06()*0640 200
8     KS06()*0820 140 KS06()*0840 280
10         KS06()*1040 360
12     KS06()*1220 220 KS06()*1240 440
14         KS06()*1440 520
16 KS06()*1610 150 KS06()*1620 300 KS06()*1640 600
18         KS06()*1840 680
20 KS06()*2010 190 KS06()*2020 380 KS06()*2040 760
22         KS06()*2240 840
24 KS06()*2410 230 KS06()*2420 460 KS06()*2440 920
26         KS06()*2640 1000
28 KS06()*2810 270 KS06()*2820 540 KS06()*2840 1080
30         KS06()*3040 1160
32 KS06()*3210 310 KS06()*3220 620 KS06()*3240 1240
34         KS06()*3440 1320
36 KS06()*3610 350 KS06()*3620 700 KS06()*3640 1400
38         KS06()*3840 1480
40 KS06()*4010 390 KS06()*4020 780 KS06()*4040 1560
42         KS06()*4240 1640
44 KS06()*4410 430 KS06()*4420 860 KS06()*4440 1720
46         KS06()*4640 1800
48 KS06()*4810 470 KS06()*4820 940 KS06()*4820 1880
50         KS06()*5040 1960
52 KS06()*5210 510 KS06()*5220 1020 KS06()*5240 2040
54         KS06()*5440 2120
56 KS06()*5610 550 KS06()*5620 1100 KS06()*5640 2200
58         KS06()*5840 2280
60 KS06()*6010 590 KS06()*6020 1180 KS06()*6040 2360
62         KS06()*6240 2440
64 KS06()*6410 630 KS06()*6420 1260 KS06()*6440 2520
66         KS06()*6640 2600
68 KS06()*6810 670 KS06()*6820 1340 KS06()*6840 2680
70
72 KS06()*7210 710 KS06()*7220 1420
注：規格型號中（）表示主/副光幕編號，Z表示主光幕，F(xiàn)1/F2/F3表示副光幕序號；*表示檢測距離系列號，A系列0~6m，B系列0~12m，D系列0~20m，光軸間距10mm的副光幕用防護罩長度增加10mm。(單位mm)

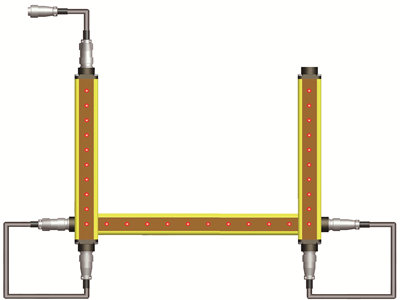

KS06級連式光電保護裝置外形尺寸圖
光束數 光軸間距10 光軸間距20 光軸間距40
檢測精度18 檢測精度28 檢測精度48
H 主光幕J1 副光幕J2 L C H 主光幕J1 副光幕J2 L C H 主光幕J1 副光幕J2 L C
4                     120 239 249 500 300
6                     200 319 329 500 380
8           140 239 249 500 300 280 399 409 750 460
10                     360 479 489 750 540
12           220 319 329 500 380 440 559 569 1000 620
14                     520 639 649 1000 700
16 150 239 259 500 300 300 399 409 750 460 600 719 729 1000 780
18                     680 799 809 1000 860
20 190 279 299 500 340 380 479 489 750 540 760 879 889 1000 940
22                     840 959 969 1200 1020
24 230 319 339 500 380 460 559 569 1000 620 920 1039 1049 1500 1100
26                     1000 1119 1129 1500 1180
28 270 359 379 750 420 540 639 649 1000 700 1080 1199 1209 1500 1260
30                     1160 1279 1289 1500 1340
32 310 399 419 750 460 620 719 729 1000 780 1240 1359 1369 1750 1420
34                     1320 1439 1449 1750 1500
36 350 439 459 750 500 700 799 809 1000 860 1400 1519 1529 1750 1580
38                     1480 1599 1609 2000 1660
40 390 479 499 750 540 780 879 889 1200 940 1560 1679 1689 2000 1740
42                     1640 1759 1769 2000 1820
44 430 519 539 750 580 860 959 969 1200 1020 1720 1839 1849   1900
46                     1800 1919 1929   1980
48 470 559 579 1000 620 940 1039 1049 1500 1100 1880 1999 2009   2060
50                     1960 2079 2089   2140
52 510 599 619 1000 660 1020 1119 1129 1500 1180 2040 2159 2169   2220
54                     2120 2239 2249   2300
56 550 639 659 1000 700 1100 1199 1209 1500 1260 2200 2319 2329   2380
58                     2280 2399 2409   2460
60 590 679 699 1000 740 1180 1279 1289 1500 1340 2360 2479 2489   2540
62                     2280 2399 2409   2460
64 630 719 739 1000 780 1260 1359 1369 1750 1420 2520 2639 2649   2700
66                     2600 2719 2729   2780
68 670 759 779 1000 820 1340 1439 1449 1750 1500 2680 2799 2809   2860
70                     2760
72 710 799 819 1000 860 1420 1519 1529 1750 1580 2840
備注：H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）。光軸間距10mm的副光幕用防護罩長度增加10mm;雙臂鋼管長度L不超過1.5m
