KS06M型安全光柵

產品介紹：KS06型安全光柵專為人身安全防護而設計，產品符合GB/T 19436.1、GB/T19436.2及GB4584-2007的要求。具有安全性高、外觀纖小、無探測盲區、檢測精度高（最高14mm，可用于手指保護）等特點。適用于自動化領域及危險機械加工現場的人身安全防護。KS06M型安全光柵可對3m、6m、9m等不同距離的危險區域提供防護，用戶可根據實際臺面選擇合適的光柵規格。KS06M型安全光柵提供兩路PNP或NPN控制信號，當用戶現場需要繼電器信號進行控制時，可配合CSRMB型安全繼電器模塊使用。

分享到：

產品特點

1、安全性高，產品符合GB/T 19436.1（安全四級）、GB/T19436.2（安全四級）及GB4584-2007安全
2、KS06M型安全光柵外觀纖小精致，截面為25mm * 30mm
3、KS06M型安全光柵無探測盲區
4、檢測精度高，可達14mm，適用于保護手指
5、可對3米、6米、9米等不同距離的危險區域提供防護
6、適用于自動化領域及機械加工現場

產品組成

由發光器、受光器、傳輸線組成

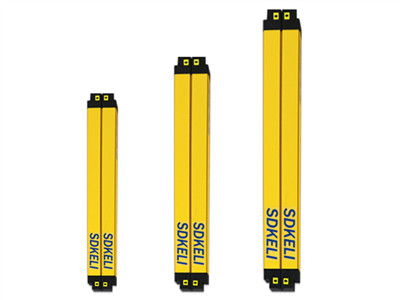

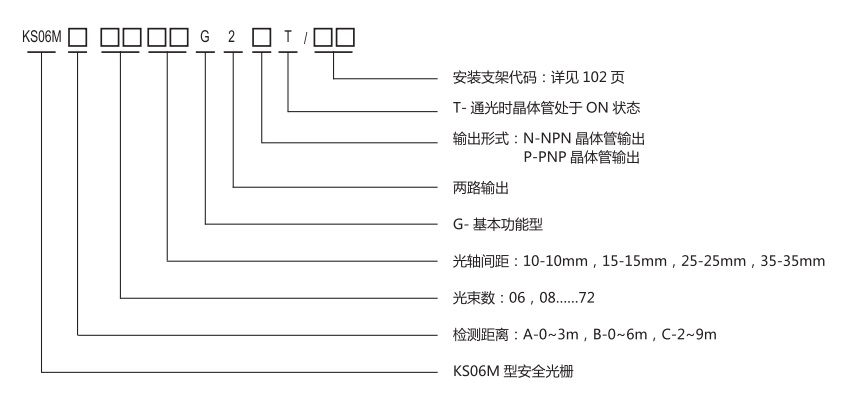

規格型號

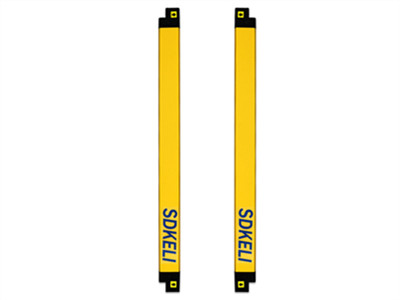

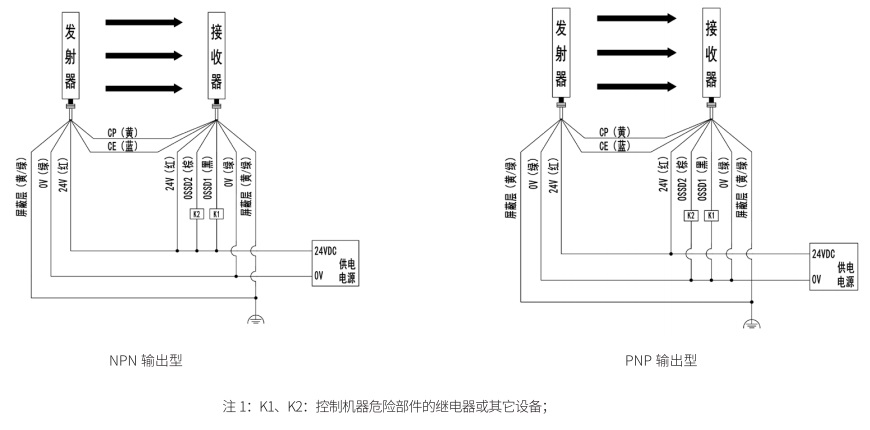

典型布線圖

光學特性
安全等級	Type4(gb/T19436，ICE61496)
執行標準	GB/19436.1;GB/T19436.2;GB4584-2007；IEC 61496-1；IEC 61496-2
檢測光源	紅外LED（中心波長850nm）
保護高度	光軸間距×（光束數-1）
EAA	滿足IEC 61496-2要求，檢測距離在3m以上時，EAA<2.5°
光軸間距	10mm	15mm	25mm	35mm
檢測精度	14mm	20mm	30mm	40mm
光速數	16、20、24...72	12、14、16...72	8、10、12...72	6、8、10...72
檢測距離	A型：0~3m,B型：0~6m,C型：2~9m（特殊定制）
環境特性
環境溫度	工作	-10℃~55℃（無結霜及凝霧）
環境溫度	存儲	-40℃~70℃
環境濕度	工作	35％RH~85％RH
環境濕度	存儲	35％RH~95％RH
抗光干擾	白熾光源	3000Lux
	熒光光源	3000Lux
	太陽光源	10000Lux
EMC	EMS	符合GB/T19436-1和GB4584-2007中對四級安全光幕的要求
EMC	EMI	符合EN61326-1和EN55011中對工業現場的電磁輻射要求
抗振動	頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊	加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級	IP65

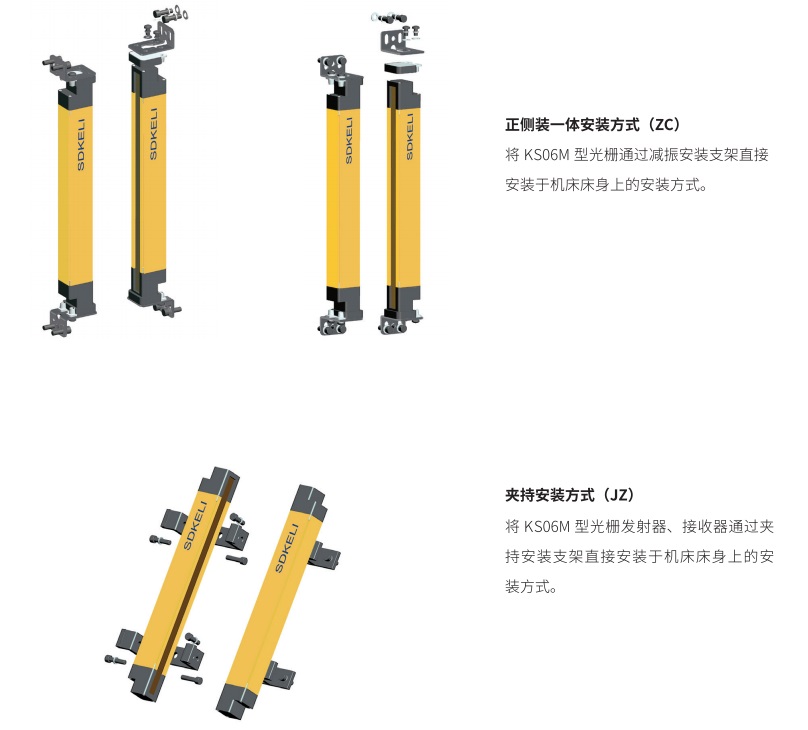

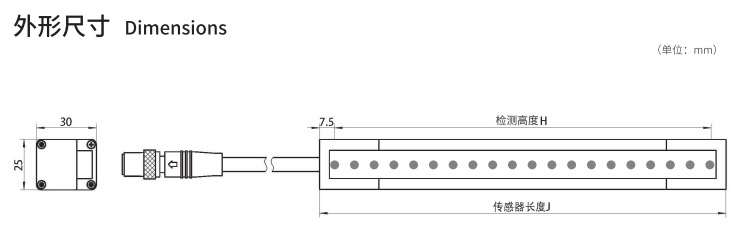

外形尺寸	25×30×Jmm(J為發光器/受光器長度)
電氣特性
電源電壓	DC24V±10％
消耗電流	發光器	≤120mA
消耗電流	受光器	≤120mA
響應時間	≤10ms
輸出特性	NPN輸出	NPN晶體管輸出×2；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≤4V。遮光時晶體管OFF，輸出電壓≥VCC-1V。漏電流＜2mA
輸出特性	PNP輸出	PNP晶體管輸出×2；通光時晶體管ON，帶負載能力≤200mA,輸出電壓≥VCC-4V。遮光時晶體管OFF，輸出電壓≤1V。漏電流＜2mA
檢查功能	動態自檢

光束數	光軸間距10		光軸間距15		光軸間距25		光軸間距35
	檢測精度14		檢測精度20		檢測精度30		檢測精度40
	規格型號	保護高度	規格型號	保護高度	規格型號	保護高度	規格型號	保護高度
6							KS06M*0635G2#T	175
8					KS06M*0825G2#T	175	KS06M*0835G2#T	245
10					KS06M*1025G2#T	225	KS06M*1035G2#T	315
12			KS06M*1215G2#T	165	KS06M*1225G2#T	375	KS06M*1235G2#T	385
14			KS06M*1415G2#T	195	KS06M*1425G2#T	325	KS06M*1435G2#T	455
16	KS06M*1610G2#T	150	KS06M*1615G2#T	225	KS06M*1625G2#T	375	KS06M*1635G2#T	525
18			KS06M*1815G2#T	255	KS06M*1825G2#T	425	KS06M*1835G2#T	595
20	KS06M*2010G2#T	190	KS06M*2015G2#T	285	KS06M*2025G2#T	475	KS06M*2035G2#T	665
22			KS06M*2215G2#T	315	KS06M*2225G2#T	525	KS06M*2235G2#T	735
24	KS06M*2410G2#T	230	KS06M*2415G2#T	345	KS06M*2425G2#T	575	KS06M*2435G2#T	805
26			KS06M*2615G2#T	375	KS06M*2625G2#T	625	KS06M*2635G2#T	875
28	KS06M*2810G2#T	270	KS06M*2815G2#T	405	KS06M*2825G2#T	675	KS06M*2835G2#T	945
30			KS06M*3015G2#T	435	KS06M*3025G2#T	725	KS06M*3035G2#T	1015
32	KS06M*3210G2#T	310	KS06M*3215G2#T	465	KS06M*3225G2#T	775	KS06M*3235G2#T	1085
34			KS06M*3415G2#T	495	KS06M*3425G2#T	825	KS06M*3435G2#T	1155
36	KS06M*3610G2#T	350	KS06M*3615G2#T	525	KS06M*3625G2#T	875	KS06M*3635G2#T	1225
38			KS06M*3815G2#T	555	KS06M*3825G2#T	925	KS06M*3835G2#T	1295
40	KS06M*4010G2#T	390	KS06M*4015G2#T	585	KS06M*4025G2#T	975	KS06M*4035G2#T	1365
42			KS06M*4215G2#T	615	KS06M*4225G2#T	1025	KS06M*4235G2#T	1435
44	KS06M*4410G2#T	430	KS06M*4415G2#T	645	KS06M*4425G2#T	1075	KS06M*4435G2#T	1505
46			KS06M*4615G2#T	675	KS06M*4625G2#T	1125	KS06M*4635G2#T	1575
48	KS06M*4810G2#T	470	KS06M*4815G2#T	705	KS06M*4825G2#T	1175	KS06M*4835G2#T	1645
50			KS06M*5015G2#T	735	KS06M*5025G2#T	1225	KS06M*5035G2#T	1715
52	KS06M*5210G2#T	510	KS06M*5215G2#T	765	KS06M*5225G2#T	1275	KS06M*5235G2#T	1785
54			KS06M*5415G2#T	795	KS06M*5425G2#T	1325	KS06M*5435G2#T	1855
56	KS06M*5610G2#T	550	KS06M*5615G2#T	825	KS06M*5625G2#T	1375	KS06M*5635G2#T	1925
58			KS06M*5815G2#T	855	KS06M*5825G2#T	1425	KS06M*5835G2#T	1995
60	KS06M*6010G2#T	590	KS06M*6015G2#T	885	KS06M*6025G2#T	1475	KS06M*6035G2#T	2065
62			KS06M*6215G2#T	915	KS06M*6225G2#T	1525	KS06M*6235G2#T	2135
64	KS06M*6410G2#T	630	KS06M*6415G2#T	945	KS06M*6425G2#T	1575	KS06M*6435G2#T	2205
66			KS06M*6615G2#T	975	KS06M*6625G2#T	1625	KS06M*6635G2#T	2275
68	KS06M*6810G2#T	670	KS06M*6815G2#T	1005	KS06M*6825G2#T	1675	KS06M*6835G2#T	2345
70			KS06M*7015G2#T	1035	KS06M*7025G2#T	1725	KS06M*7035G2#T	2415
72	KS06M*7210G2#T	710	KS06M*7215G2#T	1065	KS06M*7225G2#T	1775	KS06M*7235G2#T	2485
注：規格型號中*表示光幕保護距離，A系列保護距離0-3mB系列保護距離0-6mC系列保護距離2-9m；#表示輸出形式，P表示PNP輸出，N表示NPN輸出。(單位mm)

H表示保護高度，J表示發光器、受光器長度，L表示鋼管長度，C表示防護罩長度（單位：mm）

光束數	光軸間距10			光軸間距15			光軸間距25			光軸間距35
	檢測精度14			檢測精度20			檢測精度30			檢測精度40
	H	J	L	H	J	L	H	J	L	H	J	L
6										175	190	500
8							175	190	500	245	260	500
10							225	240	500	315	330	500
12				165	180	500	275	290	500	385	400	750
14				195	210	500	325	340	750	455	470	750
16	150	165	500	225	240	500	375	390	750	525	540	750
18				255	270	500	425	440	750	595	610	1000
20	190	205	500	285	300	500	475	490	750	665	680	1000
22				315	330	500	525	540	750	735	750	1000
24	230	245	500	345	360	750	575	590	1000	805	820	1000
26				375	390	750	625	640	1000	875	890	1200
28	270	285	500	405	420	750	675	690	1000	945	960	1200
30				435	450	750	725	740	1000	1015	1030	1200
32	310	325	500	465	480	750	775	790	1000	1085	1100	1500
34				495	510	750	825	840	1200	1155	1170	1500
36	350	365	750	525	540	750	875	890	1200	1225	1240	1500
38				555	570	750	925	940	1200	1295	1310	1500
40	390	405	750	585	600	1000	975	990	1200	1365	1380	1750
42				615	630	1000	1025	1040	1500	1435	1450	1750
44	430	445	750	645	660	1000	1075	1090	1500	1505	1520	1750
46				675	690	1000	1125	1140	1500	1575	1590	2000
48	470	485	750	705	720	1000	1175	1190	1500	1645	1660	2000
50				735	750	1000	1225	1240	1500	1715	1730	2000
52	510	525	750	765	780	1000	1275	1290	1500	1785	1800	2000
54				795	810	1000	1325	1340	1750	1855	1870
56	550	565	750	825	840	1200	1375	1390	1750	1925	1940
58				855	870	1200	1425	1440	1750	1995	2010
60	590	605	1000	885	900	1200	1475	1490	1750	2065	2080
62				915	930	1200	1525	1540	1750	2135	2150
64	630	645	1000	945	960	1200	1575	1590	2000	2205	2220
66				975	990	1200	1625	1640	2000	2275	2290
68	670	685	1000	1005	1020	1200	1675	1690	2000	2345	2360
70				1035	1050	1500	1725	1740	2000	2415	2430
72	710	725	1000	1065	1080	1500	1775	1790	2000	2485	2500
注：E系列只提供黃底部分的規格型號產品；雙壁鋼管長度L不超過1.5m.
