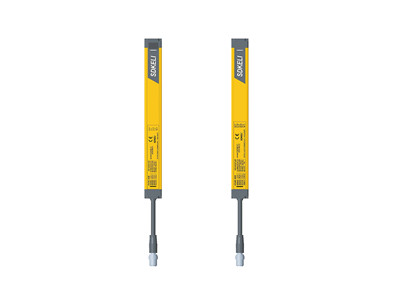

SMTC型測量光柵

產品介紹：SMTC測量光柵通過紅外線非接觸式測量，在不同場合實現長度寬度測量、面積測量、體積測量、方向檢測，并可以根據現場需求，讀取每束光通遮光狀態，靈活進行數據處理；測量光柵支持多種接口輸出。主要應用場合：倉儲系統，物料定位，方向識別，限高系統；噴涂設備，追蹤形狀、輪廓進行噴涂，節省涂料，環保等；物流設備，通道上物品輪廓測量，體積測量

分享到：

產品特點

1、超長檢測距離且對準簡單
2、安裝方便、靈活
3、抗電磁干擾、光干擾能力強
4、抗振性強，防水、防塵性能優越
5、支持Modbus 485-RTU的通信接口
6、最大檢測高度可達2.8m

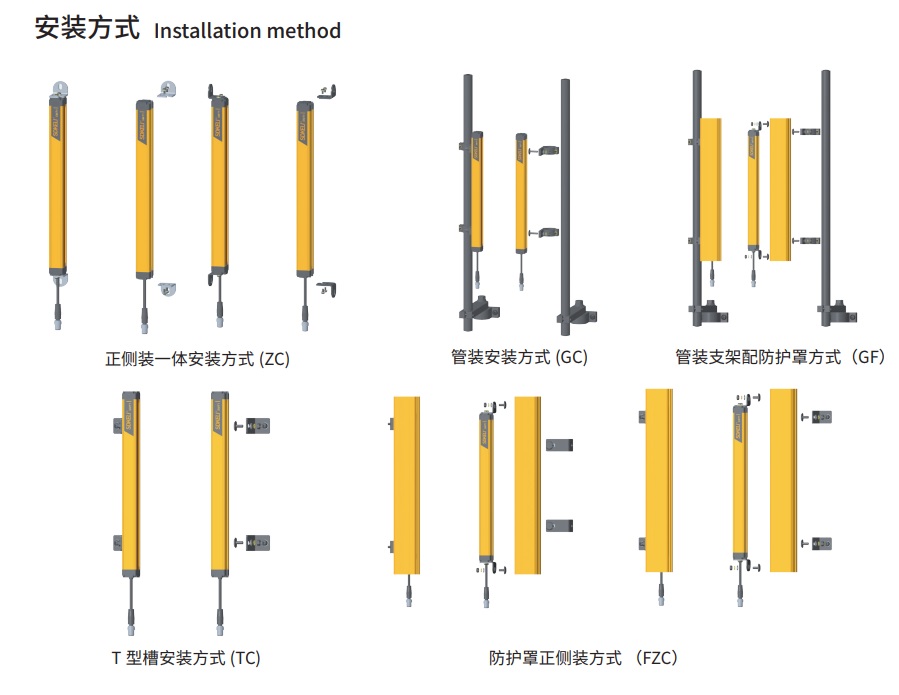

產品組成

由發光器、接收器、支架、安裝附件等組成

規格型號

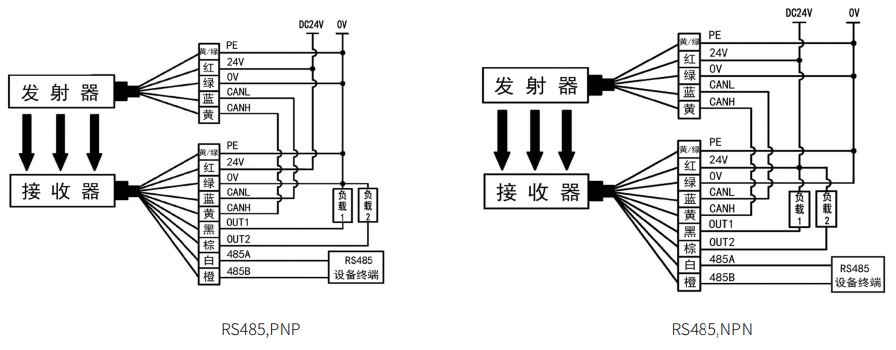

典型接線圖

認證標準
歐洲標準	EN 61496-1 EN 61496-2 EN ISO 13849-1 EN 61326-1	國際標準	IEC 61496-1 IEC 61496-2 IEC 61326-1 ISO 13855
光學特性
光軸間距	8 mm
檢測距離	A型：0～3m；B型：0～6m；C型：0～15m
檢測高度	232 mm ～ 2872 mm（見SMTC 型測量光柵規格型號參數一覽表）
有效孔徑角(EAA)	滿足IEC61496-2要求，檢測距離在3m以上時，EAA＜2.5°
光源	紅外LED（波長850nm）
環境特性
環境溫度	工作	-10～55℃(無結霜及凝霧)
環境溫度	存儲	-40～70℃
環境濕度	工作	35%～85%RH
環境濕度	存儲	35%～95%RH
環境照度	白熾燈	不小于3000 Lux
	熒光燈	不小于3000 Lux
	太陽光	不小于10000Lux
同源光干擾	相同設計的發射元件的干擾光，不會導致SMTC型測量光柵產生危險失效
防護等級	IP65/IP67
抗振動能力	頻率10～55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗沖擊能力	加速度10G，脈沖持續時間16ms，X、Y及Z 方向各1000次
電氣特性
電源電壓	24V DC±20% (紋波±5%)
消耗電流 (無負載時)	發射器	＜200 mA
消耗電流 (無負載時)	接收器	＜200 mA
掃描時間	8 ms ～ 34 ms（見 SMTC 型測量光柵規格型號參數一覽表）
啟動時間	＜2s
檢測功能	上電自檢，工作過程中實時自檢
保護電路	過壓過流保護，輸出短路保護
同步方式	線同步
基本功能
晶體管輸出功能	OUT1		全通光輸出ON，否則輸出OFF
晶體管輸出功能	OUT2		全遮光輸出ON，否則輸出OFF
數據輸出功能	查詢光束數量		查詢傳感器一共多少光束通道
	查詢所有光學通道狀態		查詢上一周期每個通道的通遮狀態
	查詢多段遮光信息		查詢上一周期每段遮光的起始點與路數，最多15 段遮光信息
	配置波特率		配置波特率，包括9600,19200，38400，57600，115200
	配置傳感器地址		配置傳感器地址，地址范圍為0x41-0x5A

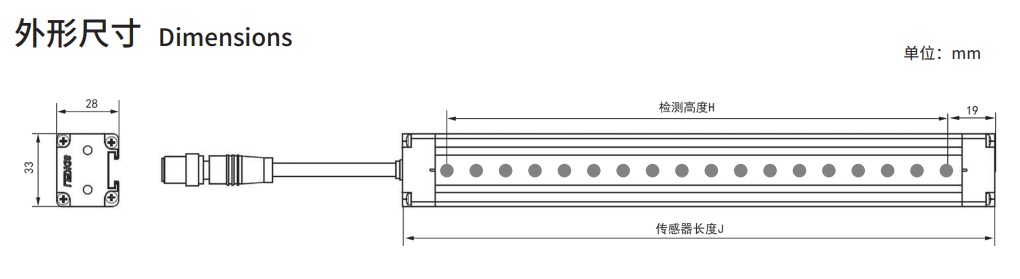

SMTC型測量光柵規格型號參數一覽表（光軸間距8mm系列）
規格型號	光束數	H	J	L	C	掃描時間
SMTC□080232-△00	30	232	270	500	340	＜8
SMTC□080272-△00	35	272	310	750	380	＜8
SMTC□080312-△00	40	312	350	750	420	＜9
SMTC□080352-△00	45	352	390	750	460	＜9
SMTC□080392-△00	50	392	430	750	500	＜9
SMTC□080432-△00	55	432	470	750	540	＜10
SMTC□080472-△00	60	472	510	750	580	＜10
SMTC□080512-△00	65	512	550	1000	620	＜11
SMTC□080552-△00	70	552	590	1000	660	＜11
SMTC□080592-△00	75	592	630	1000	700	＜11
SMTC□080632-△00	80	632	670	1000	740	＜12
SMTC□080672-△00	85	672	710	1000	780	＜12
SMTC□080712-△00	90	712	750	1000	820	＜13
SMTC□080752-△00	95	752	790	1000	860	＜13
SMTC□080792-△00	100	792	830	1200	900	＜13
SMTC□080832-△00	105	832	870	1200	940	＜14
SMTC□080872-△00	110	872	910	1200	980	＜14
SMTC□080912-△00	115	912	950	1200	1020	＜15
SMTC□080952-△00	120	952	990	1200	1060	＜15
SMTC□080992-△00	125	992	1030	1500	1100	＜15
SMTC□081032-△00	130	1032	1070	1500	1140	＜16
SMTC□081072-△00	135	1072	1110	1500	1180	＜16
SMTC□081112-△00	140	1112	1150	1500	1220	＜17
SMTC□081152-△00	145	1152	1190	1500	1260	＜17
SMTC□081192-△00	150	1192	1230	1500	1300	＜17
SMTC□081232-△00	155	1232	1270	1500	1340	＜18
SMTC□081272-△00	160	1272	1310	1750	1380	＜18
SMTC□081312-△00	165	1312	1350	1750	1420	＜19
SMTC□081352-△00	170	1352	1390	1750	1460	＜19
SMTC□081392-△00	175	1392	1430	1750	1500	＜19
SMTC□081432-△00	180	1432	1470	1750	1540	＜20
SMTC□081472-△00	185	1472	1510	1750	1580	＜20
SMTC□081512-△00	190	1512	1550	2000	1620	＜21
SMTC□081552-△00	195	1552	1590	2000	1660	＜21
SMTC□081592-△00	200	1592	1630	2000	1700	＜21
SMTC□081632-△00	205	1632	1670	2000	1740	＜22
SMTC□081672-△00	210	1672	1710		1780	＜22
SMTC□081712-△00	215	1712	1750		1820	＜23
SMTC□081752-△00	220	1752	1790		1860	＜23
SMTC□081792-△00	225	1792	1830		1900	＜23
SMTC□081832-△00	230	1832	1870		1940	＜24
SMTC□081872-△00	235	1872	1910		1980	＜24
SMTC□081912-△00	240	1912	1950		2020	＜25
SMTC□081952-△00	245	1952	1990		2060	＜25
SMTC□081992-△00	250	1992	2030		2100	＜25
SMTC□082032-△00	255	2032	2070		2140	＜26
SMTC□082072-△00	260	2072	2110		2180	＜26
SMTC□082112-△00	265	2112	2150		2220	＜27
SMTC□082152-△00	270	2152	2190		2260	＜27
SMTC□082192-△00	275	2192	2230		2300	＜27
SMTC□082232-△00	280	2232	2270		2340	＜28
SMTC□082272-△00	285	2272	2310		2380	＜28
SMTC□082312-△00	290	2312	2350		2420	＜29
SMTC□082352-△00	295	2352	2390		2460	＜29
SMTC□082392-△00	300	2392	2430		2500	＜29
SMTC□082432-△00	305	2432	2470		2540	＜30
SMTC□082472-△00	310	2472	2510		2580	＜30
SMTC□082512-△00	315	2512	2550		2620	＜31
SMTC□082552-△00	320	2552	2590		2660	＜31
SMTC□082592-△00	325	2592	2630		2700	＜31
SMTC□082632-△00	330	2632	2670		2740	＜32
SMTC□082672-△00	335	2672	2710		2780	＜32
SMTC□082712-△00	340	2712	2750		2820	＜33
SMTC□082752-△00	345	2752	2790		2860	＜33
SMTC□082792-△00	350	2792	2830		2900	＜33
SMTC□082832-△00	355	2832	2870		2940	＜34
SMTC□082872-△00	360	2872	2910		2980	＜34

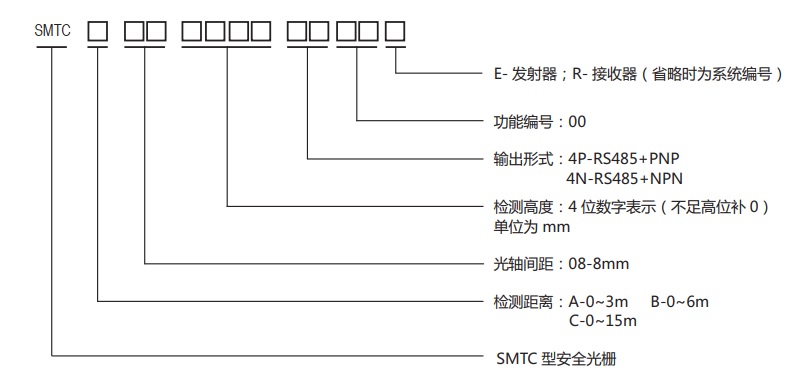

注：“□”表示檢測距離系列號，A 型：0 ～ 3m；B 型：0 ～ 6m;C 型：0 ～ 15m;“△”表示輸出形式，4P-RS485+PNP； 4N-RS485+NPN;
