CPSII型控制器
產品介紹：CPSII型控制器裝于機床電氣柜外部，與KS06型光電保護裝置或KS06型級連式光電保護裝置配套，提供兩路繼電器無源觸點輸出，標配為兩路常開輸出。CPSII型控制器配備檢測按鈕，可對系統的自檢功能進行檢測。CPSII型控制器功能開關采用雙鎖設計，避免誤操作或鎖開關故障導致的安全隱患。控制器可提供單面保護、雙面保護兩種形式，并可根據用戶要求提供自動復位和手動復位兩種工作模式。

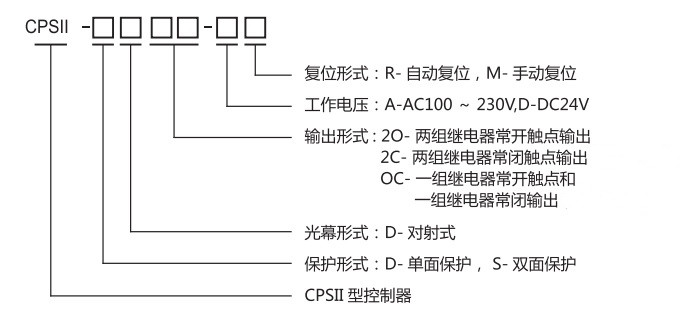

分享到：規格型號
 |
|---|

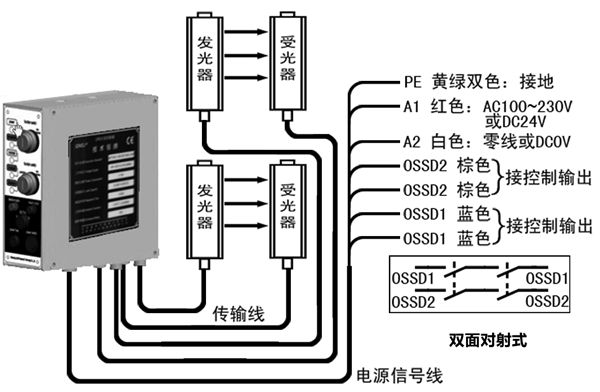

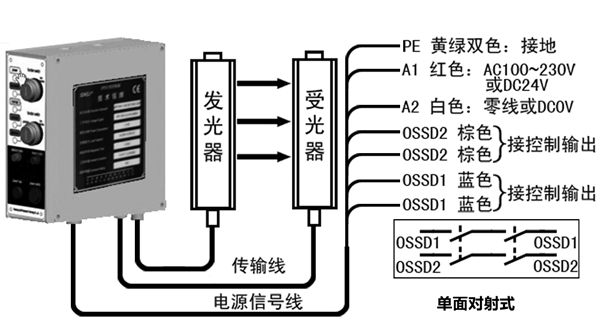

典型布線圖：
| 環境特性 | ||
|---|---|---|
| 環境溫度 | 工作 | -10℃~55℃（無結霜及凝霧） |
| 存儲 | -40℃~70℃ | |
| 環境濕度 | 工作 | 35％RH~85％RH |
| 存儲 | 35％RH~95％RH | |
| 防護等級 | IP54 | |

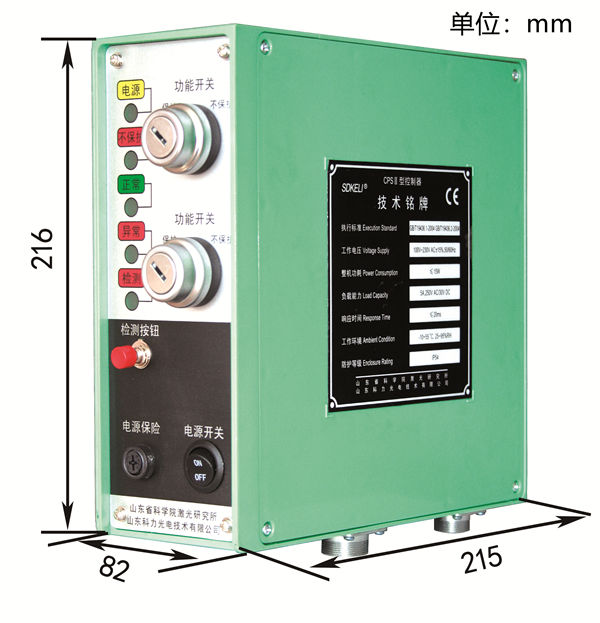

| 外形尺寸 | 216×82×215mm | |
| 電氣特性 | ||
| 電源電壓 | AC100V~230V±15％，50/60Hz | DC24V±10％ |
| 整機功耗 | ≤15W | |
| 輸出形式 | OSSD1/OSSD2 | 兩路安全繼電器常開觸點輸出 |
| OSSD3/OSSD4 | 兩路安全繼電器常閉觸點輸出 | |
| 輸出觸點容量 | 5A,AC250V/DC30V（阻性負載） | |
| 響應時間 | <18ms | |
| 絕緣電阻 | ＞100MΩ | |
| 介電強度 | AC1500V,60S無擊穿或閃絡 | |
| 繼電器壽命 | ＞100萬次（電氣壽命） | |
| 配套光幕 | KS06型光電保護裝置 | KS06型級連式光電保護裝置 |
